核生化污染濾毒系統由風機、過濾器、風管和控制閥門組成，還有完整的三防監測儀器，整個系統用于整備操作區通風（包括封裝管的密封、檢漏、干燥）。按照每小時換氣610次，即風量115190 m3/h選擇排風機。通風系統的進風罩安裝在廢放射源預處理區和封裝容器焊接區的上方，風罩采用市售抽油煙機，進風口截面積800 mm500 mm，并在其外圍加設透明有機玻璃罩，保證廢放射源整備操作區處于負壓狀態。
人防工程在線監測的關鍵內容：消防、核輻射、有毒有害氣體、空氣質量檢測，配套計算機軟件管理系統。

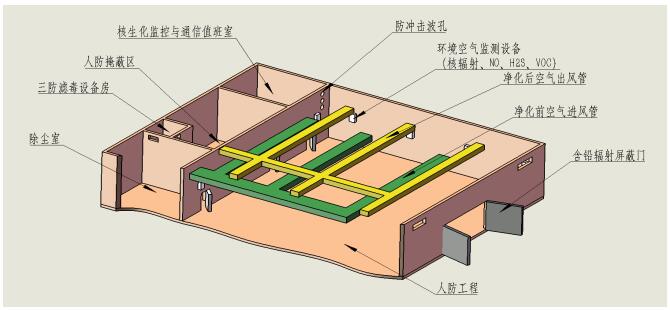

人防工程濾毒與監控系統整體示意圖
1.人防工程核輻射、有毒有害、空氣質量三項監測與安全報警系統
人防工程中設置核輻射伽馬探測器（常規的）、放射性氣溶膠采樣監測（特殊的）、有毒有害氣體監測、空氣質量監測，以及安全報警系統，配套取樣管路、壓差表等設備，滿足實時監測與安全報警功能。
人防工程環境輻射安全標準要求人員年有效劑量當量不超過1mSv/a，表面輻射劑量率低于0.5uGy/h,需要在建設設計中考慮輻射安全監測與輻射危害或輻射安全事故預警應急機制。
有害氣體與空氣質量也必須保證在安全范圍，保障工程中人員安全。
1）FT-37人防放射性監測儀與報警裝置
FT-37一臺固定安裝主機可配多個探頭，配套臺式計算機1臺，輻射監測軟件1套，F(xiàn)T-37采用特殊設計的放大電路與探測器（可根據輻射水平高低選擇），具有靈敏度高、操作方便、自動顯示、數據存儲和超閾報警等特點，能實時給出γ輻射劑量率（μGy/h與μSv/h可以轉換顯示），也可作為在線輻射監測系統實現實時監控與超閾安全報警。
該套放射性監測系統分別由主機1臺，多個探頭、電源電路、計數顯示與操作面板、前放與主放電路、報警燈等部分組成。探頭經成形電路用15--100米電纜與主機連接，主機經分頻、定時計數、報警等電路，實現劑量率的測量和報警。測量時間快檔定時1秒，慢檔定時3-60秒，可據劑量率大小選擇。面板按鍵可在0.25 μGy/h—5Gy/h之間設置閾值，當劑量率超過閾值時，儀器發生燈光和聲響報警并自動記錄存儲，可查詢記錄找出歷史超閾報警值。
配套的核輻射探頭：
（1）探測器：半導體/GM管探測器，
（2）測量范圍： 0. 01μGy/h～1Gy/h ；最大過載劑量率 1Gy/h
（3）響應時間： 1S--3S
2）RF-01 有毒有害氣體監測儀
RF-01一臺主機可配多個探頭，配套監測數據顯示軟件1套,該系統與各種規格氣體探測器組成工業用氣體檢測報警控制系統。本系統采用微處理器作為控制單元，進口氣敏元件作為檢測元件，靈敏度高，響應速度快、性能穩定、可靠。當環境中存在待測氣體的濃度達到或超過預置報警值時，控制器立即發出聲、光報警，以提醒我們及時采取安全措施，并啟動執行器來驅動排風設備或切斷氣閥等其它外設設備，防止中毒事故、爆炸、及火災發生，從而保障生命、財產的安全，以及保證企業的生產正常運行。
整個產品設計采用壁掛式安裝，可靈活選擇1-4路通道，即每一通道對應一臺氣體探測器。通過與適當?shù)奶綔y(cè)器配合使用，該產品可以檢測各種類型的氣體，如可燃?xì)怏w、有毒氣體以及氧氣等，探測器輸出標準的4～20mA模擬信號到控制器的采樣電路，控制器的單片機對信號采用漂移補償算法和智能算法，最終完成信息顯示、輸出控制及歷史報警信息記錄、查詢等。
該產品可以實時顯示與之相連的探測器狀態信息，報警狀態以聲/光方式表現，同時記錄各通道的報警信息，此外還有繼電器輸出控制。
3）空氣質量監測儀
主要監測人防工程中的VOC，一臺主機可以配套多個探頭�？諝赓|(zhì)量監控系統是一款能實時空氣質量監測儀，可選監測因子包括：揮發性有機化合物（主要是VOC）,顆粒物（PM10、PM2.5、PM1）,以及噪聲、溫度、濕度、風速、風向、氣壓、降水等。
主要特點：
● 采用壁掛式，可長期在嚴苛氣候條件下工作；
● 模塊化設計，配置任意組合，便于按需設定不同監測因子，適合大規模網格化布點。

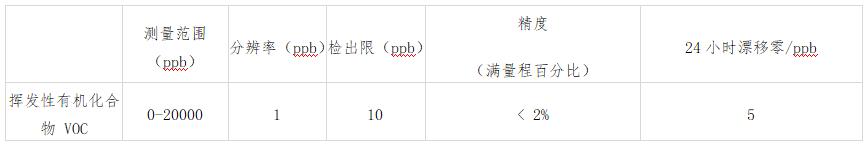

技術指標：
2.人防濾毒室的新風凈化系統
新風凈化與通風系統
人防工程的濾毒凈化裝置（固定安裝）

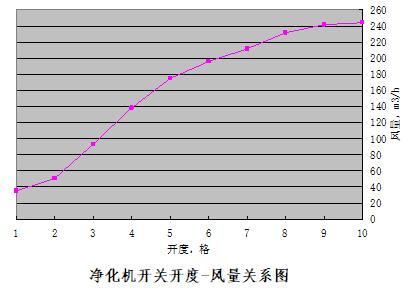

凈化機開關開度-風量關系圖
人防濾毒系統的主體設計分為兩個部分：設計中考慮到每一個箱體內部進入的小量放射性氣體，通過兩個核生化過濾器過濾放射性氣體；第一與第三個箱體，在一個空間；每個箱體各有1個直徑6CM進風口、出風口，各配備1個高效過濾器集成箱，共6個。第二個箱體在另一個空間。高效過濾器集成箱的固定：底座加邊框打直徑6毫米的安裝孔，現場安裝人員固定。額定風量為每小時50立方，我們提供定制的V字型高效過濾器。設計壓力：±4000Pa。三個箱體1小時換氣30次。
其中兩個凈化裝置，安放在在該空間（2.2米×3米）外，兩個凈化裝置可以輪流使用，使用兩個閥門控制；進風管與出風口均為6CM口徑，且均位于核生化凈化裝置頂部；碘吸附器大小不變，風機可適當變?yōu)?00立方米每小時的。
1）技術指標：
（1）管式排風空氣凈化裝置：
額定風量：50m3/h
設計壓力：±4000Pa
環境溫度：≤60℃
主要材質：304
過濾效率：≥99.99%
初始阻力：≤325 Pa
（2）核與生化污染凈化機組：
額定風量：50m3/h
設計壓力：±4000Pa
環境溫度：常溫
過濾效率：99.99%
功率：0.55KW（變頻控制）
主要材質：304
外形尺寸：1600*500*715
額定風量：50㎥/h，壓力4000帕
初阻力：≤120Pa+380Pa（額定風量下）
外形尺寸：1600mm×500mm×715mm
重量：≤190Kg
整機過濾效率≥99.99%
電配：220V或380VAC,550W，變頻控制

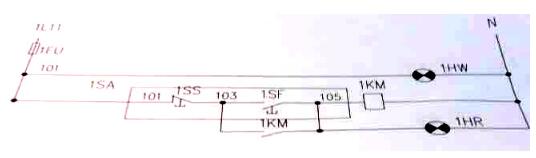

（3）電器箱接線圖
（4）面板接線圖：
（5）人防工程中的濾毒凈化裝置與高效過濾器
